Co to jest EGR? Zasada działania i objawy awarii

EGR to zawór recyrkulacji spalin, który kieruje część gazów wydechowych z powrotem do silnika, aby ograniczyć emisję tlenków azotu. Jego awaria może powodować spadek mocy, nierówną pracę jednostki i zwiększone zużycie paliwa. Sprawdź, jak działa ten element, jakie daje objawy i kiedy potrzebna jest diagnostyka.

Co to jest EGR?

EGR, czyli Exhaust Gas Recirculation, to układ recyrkulacji spalin stosowany w silnikach Diesla oraz w wielu jednostkach benzynowych. Jego głównym elementem jest zawór EGR, który kontroluje przepływ części spalin z kolektora wydechowego do układu dolotowego.

Spaliny nie zawierają już dużej ilości tlenu, dlatego po ponownym trafieniu do komory spalania ograniczają udział tlenu w mieszance. W efekcie obniża się temperatura spalania, a silnik wytwarza mniej tlenków azotu, czyli NOx.

Zawór EGR nie służy do zwiększania mocy silnika. Jego zadaniem jest ograniczenie emisji szkodliwych związków podczas określonych warunków pracy.

Jak działa zawór EGR?

Pracą zaworu steruje komputer silnika, czyli sterownik ECU. Analizuje on między innymi prędkość obrotową, temperaturę cieczy chłodzącej, obciążenie jednostki oraz położenie pedału przyspieszenia.

Przy spokojnej jeździe i częściowym obciążeniu zawór może zostać otwarty. Wtedy część spalin wraca do dolotu. Podczas rozruchu, intensywnego przyspieszania i pracy na wysokich obrotach EGR zwykle pozostaje zamknięty, ponieważ silnik potrzebuje większej ilości świeżego powietrza.

EGR pneumatyczny

Starsze układy wykorzystują podciśnienie wytwarzane przez pompę próżniową. Zawór jest sterowany za pomocą przewodów podciśnieniowych i elektrozaworu. Nieszczelność przewodu, uszkodzenie siłownika albo problem z elektrozaworem może zakłócić pracę całego układu.

EGR elektryczny

Nowsze zawory mają własny silnik elektryczny oraz czujnik położenia. Sterownik może wtedy precyzyjniej regulować stopień otwarcia. Taka konstrukcja jest jednak wrażliwa na nagar, wilgoć i zużycie mechanizmu.

Dlaczego zawór EGR się brudzi?

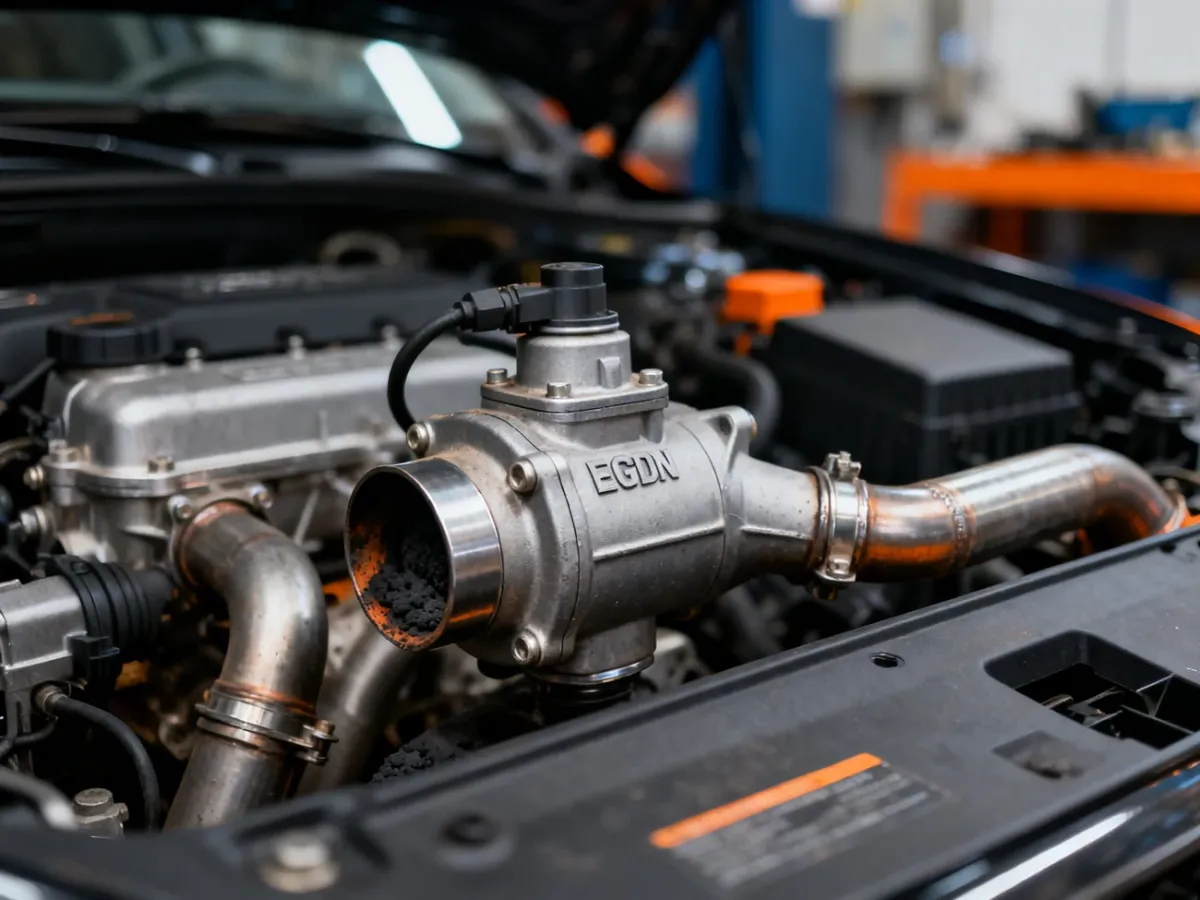

W spalinach znajdują się sadza i cząstki oleju. Po zmieszaniu z oparami olejowymi obecnymi w układzie dolotowym tworzą lepki osad. Z czasem może on ograniczyć przepływ lub zablokować grzybek zaworu.

Problem częściej występuje w samochodach używanych głównie na krótkich odcinkach. Silnik nie osiąga wtedy właściwej temperatury, a układ wydechowy ma mniej czasu na oczyszczanie z nagromadzonych zanieczyszczeń.

Na szybsze zabrudzenie wpływają również niesprawny układ odpowietrzania skrzyni korbowej, zużyta turbosprężarka, niewłaściwa praca wtryskiwaczy oraz zatkany filtr powietrza.

Jakie są objawy awarii EGR?

Uszkodzony lub zablokowany zawór nie zawsze daje identyczne symptomy. Objawy zależą od tego, czy element zatrzymał się w pozycji otwartej, czy zamkniętej, a także od rodzaju silnika.

Najczęściej kierowca zauważa:

• nierówną pracę silnika na biegu jałowym,
• szarpanie podczas ruszania lub przyspieszania,
• spadek mocy i ospałą reakcję na pedał gazu,
• zwiększone zużycie paliwa,
• ciemny dym wydobywający się z wydechu,
• gaśnięcie silnika po odjęciu gazu,
• zapalenie kontrolki silnika,
• trudności z uruchomieniem jednostki.

Zawór zablokowany w pozycji otwartej

Gdy EGR pozostaje otwarty, do silnika trafia zbyt dużo spalin. Jednostka może wtedy pracować niestabilnie, tracić moc i gasnąć przy niskich obrotach. W silniku benzynowym objawy bywają szczególnie wyraźne podczas biegu jałowego.

Zawór zablokowany w pozycji zamkniętej

W tym przypadku silnik nie korzysta z recyrkulacji, gdy powinien. Może pojawić się podwyższona emisja NOx, kontrolka awarii oraz błędy zapisane w pamięci sterownika. Kierowca nie zawsze odczuwa wyraźny spadek osiągów.

Jak sprawdzić, czy EGR jest uszkodzony?

Samodzielna ocena objawów nie wystarcza do potwierdzenia usterki. Podobne symptomy powodują między innymi problemy z przepływomierzem, turbosprężarką, filtrem DPF, układem dolotowym, wtryskiwaczami albo czujnikiem ciśnienia doładowania.

Diagnostyka powinna obejmować:

1. odczyt kodów usterek za pomocą testera OBD,
2. sprawdzenie parametrów pracy zaworu w czasie rzeczywistym,
3. kontrolę przewodów podciśnienia lub instalacji elektrycznej,
4. oględziny zaworu i kanałów recyrkulacji,
5. porównanie pozycji zadanej przez ECU z położeniem rzeczywistym.

Kody błędów związane z EGR mogą wskazywać zarówno na niewłaściwy przepływ spalin, jak i problem z czujnikiem położenia lub obwodem sterowania. Sam numer błędu nie określa jeszcze, którą część trzeba wymienić.

Czyszczenie czy wymiana zaworu EGR?

Jeżeli przyczyną jest nagar, mechanik może zdemontować zawór i oczyścić jego elementy oraz kanały. Przed montażem trzeba sprawdzić, czy grzybek porusza się bez zacięć i czy nie ma uszkodzeń mechanicznych.

Czyszczenie nie pomoże, gdy uszkodzony jest silnik elektryczny, czujnik położenia, membrana siłownika lub korpus zaworu. W takiej sytuacji potrzebna jest wymiana elementu, a czasem także wykonanie adaptacji w sterowniku.

Nie warto usuwać EGR wyłącznie po to, aby pozbyć się kontrolki. Taka modyfikacja może zwiększyć emisję spalin, powodować problemy diagnostyczne i być niezgodna z przeznaczeniem pojazdu.

Jak ograniczyć ryzyko awarii EGR?

Stan zaworu zależy w dużej mierze od kondycji całego silnika. Regularna wymiana oleju, sprawny filtr powietrza i usuwanie nieszczelności w dolocie ograniczają ilość zanieczyszczeń trafiających do układu.

Samochód używany wyłącznie na krótkich trasach powinien co pewien czas przejechać dłuższy odcinek po rozgrzaniu silnika. Nie zastępuje to serwisu, ale pomaga utrzymać właściwe warunki pracy układu wydechowego.

Warto także reagować na pierwsze symptomy, takie jak falowanie obrotów, dymienie lub wyraźny spadek mocy. Dalsza jazda z niesprawnym EGR może obciążać filtr DPF, turbosprężarkę i układ dolotowy.

Jakie znaczenie ma EGR dla silnika?

EGR jest elementem układu emisji spalin, ale jego działanie wpływa również na kulturę pracy i osiągi jednostki. Sprawny zawór otwiera się tylko w sytuacjach przewidzianych przez sterownik, a przy dużym zapotrzebowaniu na moc zostaje zamknięty.

Awaria nie zawsze oznacza konieczność natychmiastowej wymiany. Najpierw trzeba ustalić, czy źródłem problemu jest zabrudzenie, nieszczelność, usterka elektryczna czy nieprawidłowe wskazania któregoś z czujników.
