Czujnik położenia wałka rozrządu – objawy awarii i diagnostyka
Problemy z rozruchem, szarpanie, spadek mocy i gaśnięcie silnika mogą wskazywać na awarię czujnika położenia wałka rozrządu, ale nie potwierdzają jej jednoznacznie. Podobne objawy powodują uszkodzona wiązka, wtyczka, czujnik wału korbowego albo problemy z synchronizacją rozrządu. Przed wymianą części trzeba odczytać błędy i sprawdzić przewody.
Jaką funkcję pełni czujnik położenia wałka rozrządu?
Czujnik położenia wałka rozrządu, oznaczany jako CMP, przekazuje do sterownika silnika (ECU) informację o aktualnym położeniu wałka i fazie pracy zaworów. Na tej podstawie sterownik dobiera moment wtrysku paliwa oraz zapłonu.

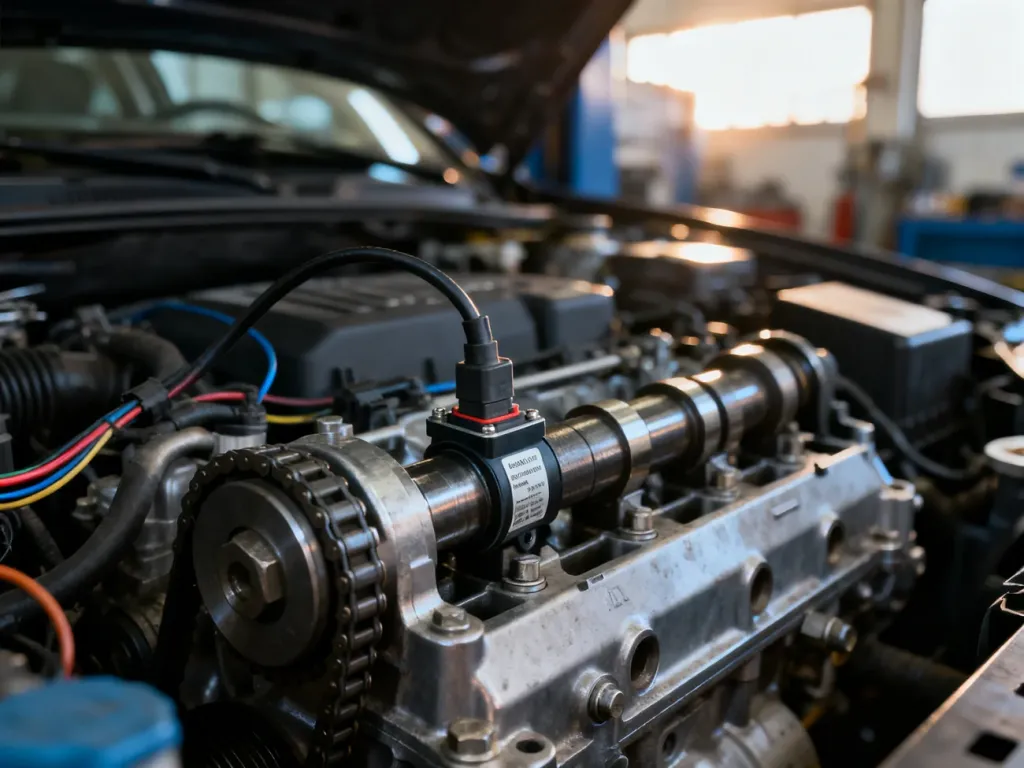

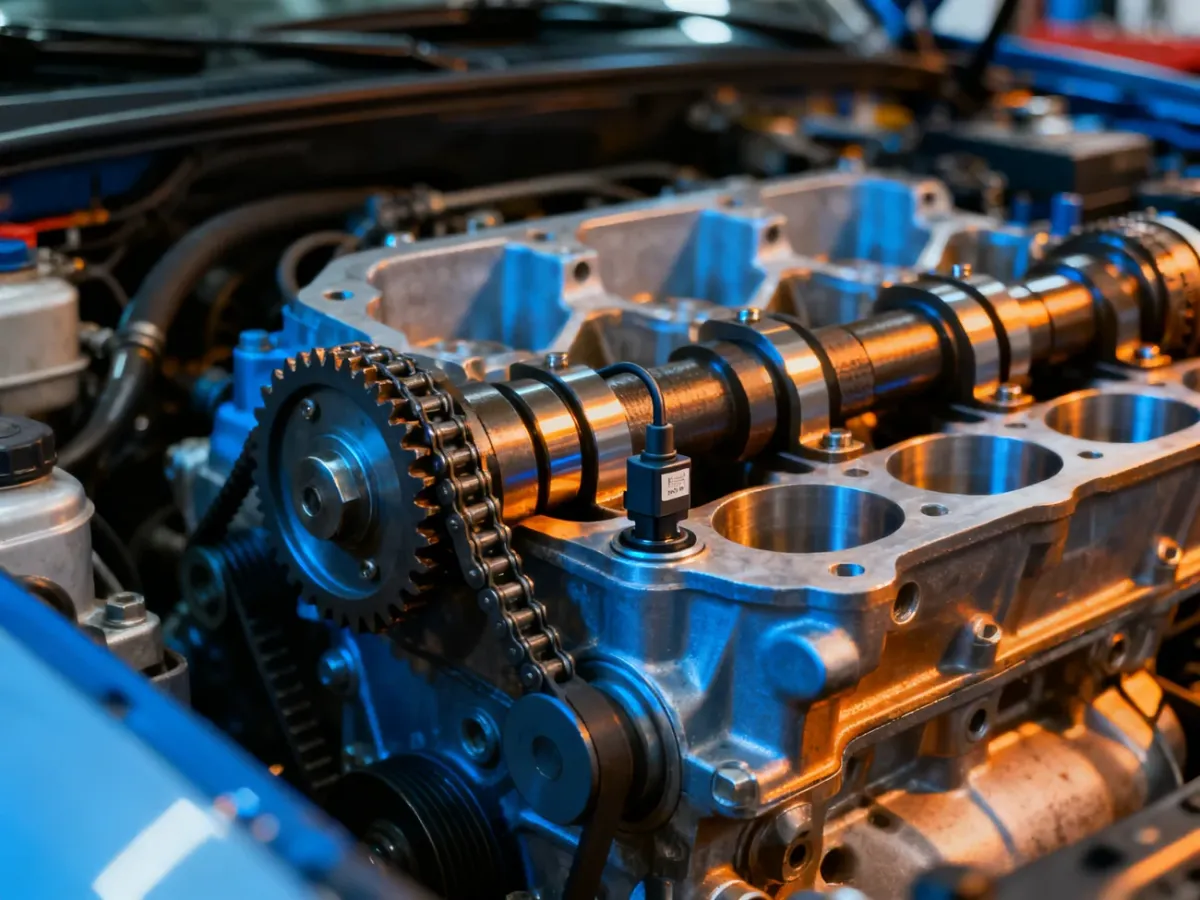

CMP współpracuje z czujnikiem położenia wału korbowego. Pierwszy określa położenie wałka rozrządu, drugi dostarcza informacji o położeniu i prędkości obrotowej wału. Ich sygnały muszą się zgadzać. Sam czujnik wałka jest zwykle zamontowany w głowicy silnika, przy kole sygnałowym wałka.
Czujnik położenia wałka rozrządu – objawy awarii
Usterka może występować stale albo pojawiać się tylko po rozgrzaniu silnika, przy określonych obrotach lub podczas drgań wiązki. Najczęściej kierowca zauważa:
- wydłużony rozruch, szczególnie na ciepłym silniku,
- nierówną pracę na biegu jałowym i falowanie obrotów,
- szarpanie oraz opóźnioną reakcję na pedał przyspieszenia,
- spadek mocy lub przejście silnika w tryb awaryjny,
- nagłe gaśnięcie silnika podczas jazdy albo przy zatrzymywaniu,
- zapalenie kontrolki Check Engine.
Niektóre samochody nadal uruchamiają silnik po awarii CMP, korzystając z ograniczonych danych z czujnika wału. W innych brak sygnału uniemożliwia rozruch. Dlatego sam fakt, że auto odpala, nie wyklucza problemu z czujnikiem.
Ten sam objaw może mieć kilka przyczyn. Przykładowe zależności przedstawia tabela:
| Objaw | Podejrzenie czujnika | Podejrzenie wiązki lub innej usterki |
|---|---|---|
| Szarpanie i spadek mocy | Zakłócony sygnał CMP może zaburzać sterowanie wtryskiem i zapłonem. | Możliwe są przerwy w przewodach, problemy z masą, zapłonem lub paliwem. |
| Brak rozruchu, zwłaszcza na ciepło | Czujnik może tracić sygnał po nagrzaniu. | Przyczyną może być czujnik wału korbowego, zasilanie albo synchronizacja rozrządu. |
| Kontrolka Check Engine | Sterownik mógł zapisać błąd sygnału lub synchronizacji CMP. | Błąd może wynikać z uszkodzonej wtyczki, przewodu, koła sygnałowego lub innego elementu. |

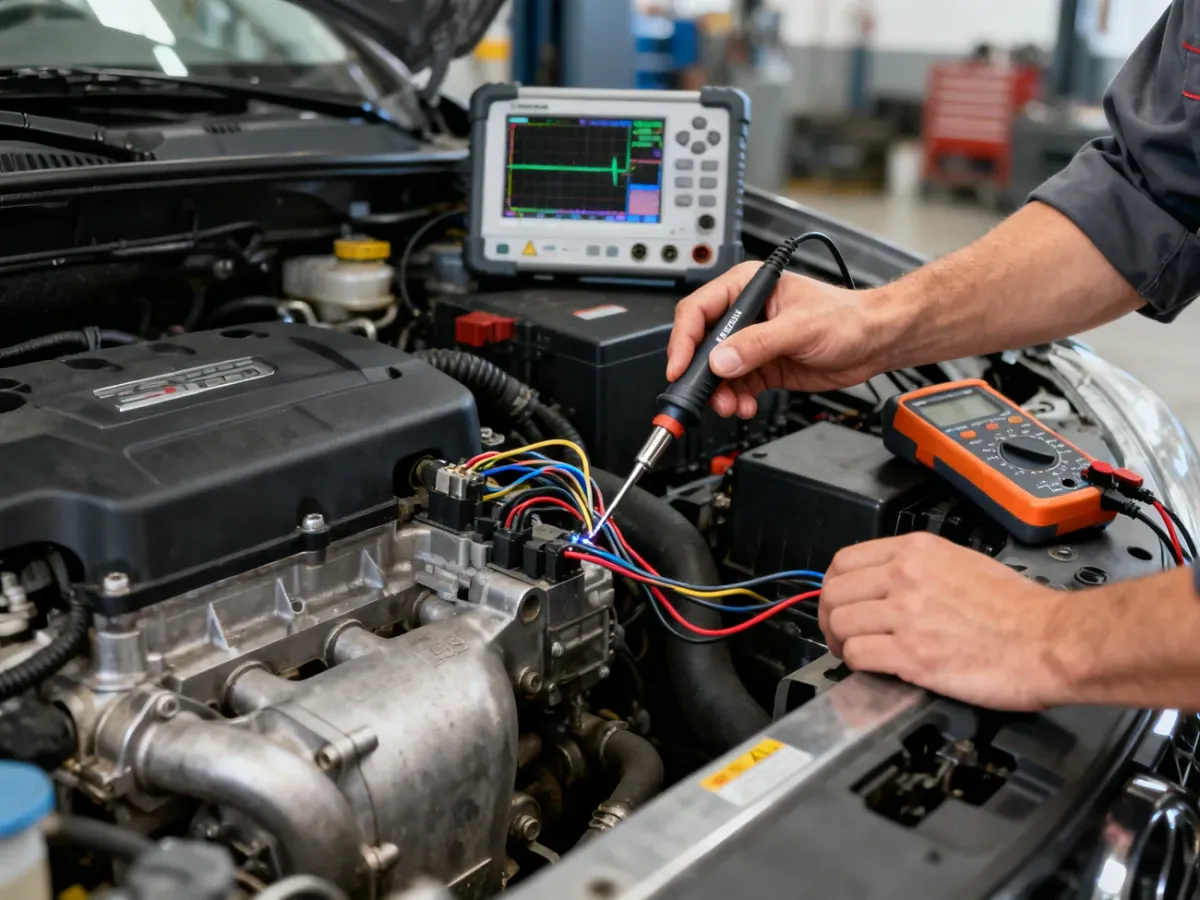

Jak zdiagnozować czujnik CMP?
Wymiana czujnika bez sprawdzenia instalacji często nie rozwiązuje problemu. Diagnostyka powinna przebiegać w kilku etapach:
- Odczyt błędów – tester diagnostyczny sprawdza kody zapisane w ECU i parametry pracy silnika. Błąd wskazujący na czujnik jest wskazówką, a nie automatycznym potwierdzeniem jego uszkodzenia.
- Kontrola wizualna – mechanik ogląda obudowę czujnika, wtyczkę i przewody. Trzeba zwrócić uwagę na pęknięcia, olej, wilgoć, korozję, luźne styki i przewody przetarte przy silniku.
- Sprawdzenie wiązki – mierzy się ciągłość przewodów, zasilanie i masę oraz sprawdza, czy przewód sygnałowy nie ma zwarcia do masy. W wielu układach zasilanie czujnika wynosi około 5 V, ale dokładne wartości należy potwierdzić w dokumentacji konkretnego samochodu.
- Ocena sygnału – przy usterce sporadycznej przydatny jest oscyloskop. Pozwala sprawdzić kształt i stabilność sygnału podczas rozruchu oraz pracy silnika.
- Porównanie z czujnikiem wału – mechanik weryfikuje synchronizację sygnałów CMP i czujnika położenia wału korbowego. Nieprawidłowo ustawiony rozrząd może dawać objawy podobne do awarii sensora.
Do typowych przyczyn problemów należą zwarcie wewnątrz czujnika, uszkodzenia mechaniczne, zabrudzenie, wilgoć, korozja, uszkodzone koło sygnałowe oraz przerwa lub zwarcie w wiązce. Jeżeli błąd pojawia się tylko czasami, szczególnie ważne jest sprawdzenie przewodów podczas poruszania wiązką i obserwacji parametrów.
Czy można jechać z uszkodzonym czujnikiem?
Krótki dojazd do warsztatu bywa możliwy, ale dalsza jazda jest ryzykowna. Samochód może przejść w tryb awaryjny, ograniczyć moc i gorzej reagować na gaz. Najpoważniejszym zagrożeniem jest nagłe zgaśnięcie silnika, na przykład podczas skręcania, ruszania lub wyprzedzania.
Nieprawidłowy sygnał może też zaburzać spalanie mieszanki. Długotrwała jazda z usterką zwiększa ryzyko uszkodzenia katalizatora, a w silnikach Diesla także przeciążenia filtra DPF. Jeżeli auto gaśnie, ma wyraźnie ograniczoną moc albo nie odpala po zatrzymaniu, bezpieczniejszy będzie transport do warsztatu niż samodzielna jazda.
Ile kosztuje wymiana czujnika?
Orientacyjny koszt części wynosi około 100–500 zł, a robocizny zwykle 100–400 zł. W praktyce pełna naprawa często zamyka się w przedziale 100–800 zł, zależnie od modelu samochodu, rodzaju części i dostępu do czujnika. Sama cena nie obejmuje sytuacji, w której trzeba naprawić wiązkę lub ustalić problem z rozrządem.
Najpierw zapłać za prawidłową diagnostykę, a dopiero potem kupuj część. To zwykle tańsze niż wymiana sprawnego czujnika, a następnie dalsze szukanie przyczyny w przewodach lub synchronizacji silnika.
